Электротехнические периклазовые порошки

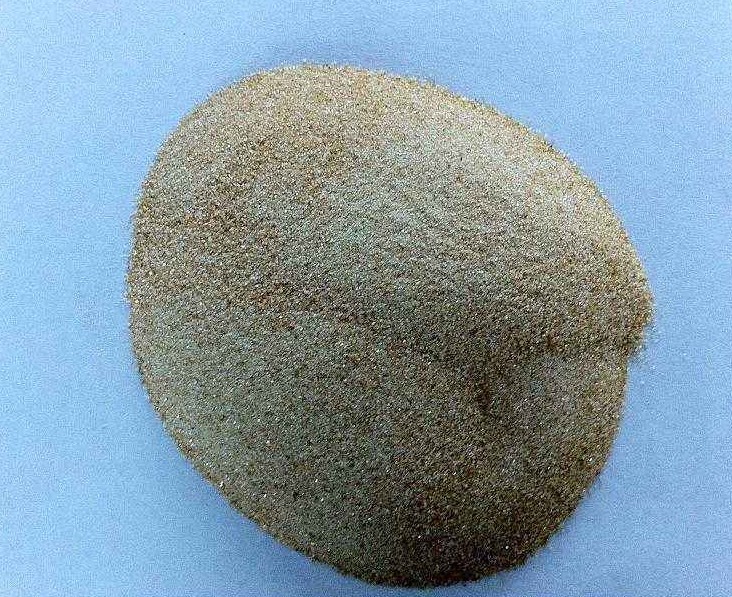

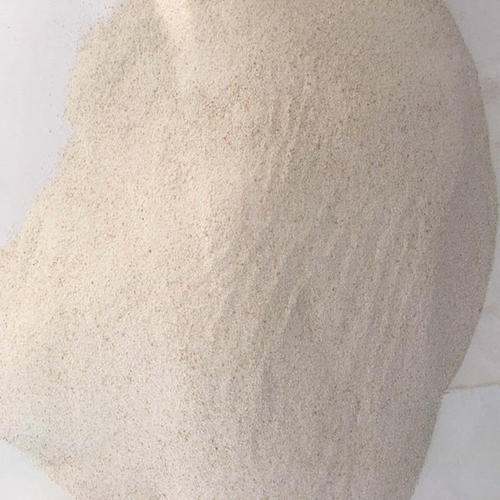

Электротехнические периклазовые порошки применяются в качестве электроизоляционных наполнителей в трубчатых электронагревателях (ТЭНах) и других электротехнических приборах и устройствах(ГОСТ 13236-83).
Категория：
детальнее
| Наименование показателя | Норма для марки | |||
| ППЭ-ВМ | ППЭ-1К ППЭ-1М |
ППЭ-2К ППЭ-2М |
ППЭ-3К ППЭ-3М ППЭ-3МО |
|
| Массовая доля,% | ||||
| MgO, не менее | 97,0 | 96,0 | 95,5 | 95,0 |
| SiO2, не более | 1,5 | 2,0 | 2,5 | 2,8 |
| Al2O3, не более | 0,8 | 1,0 | 1,5 | 2,0 |
| Суммы примесей, в том числе: | ||||
| CaO, не более | 0,7 | 1,3 | 1,8 | 2,5 |
| Fe2O3, не более | 0,08 | 0,12 | 0,20 | 0,34 |
| Изменения массы при прокаливании, %, не более ， | 0,1 | 0,1 | 0,1 | 0,2 |
| Влагопоглощение, %, не более: | ||||
| Периклаза из брусита | 1,3 | 1,5 | 1,5 | 2,5 |
| Периклаза из магнезита | 2,5 | 2,5 | 2,5 | 2,5 |
| Масоовая доля магнитных включений, %, не более | 0,005 | 0,007 | 0,010 | 0,020 |
| Удельное объемное сопротивление, Ом*см, не менее , при температуре: | ||||
| 600 оС | 5,0×109 | - | - | - |
| 800 оС | 5,0×108 | 2,3×108 | 8,0×107 | 2,0×107 |
| 1000 оС | 2,2×107 | 1,2×107 | 5,0×106 | 2,0×106 |
| Электрическая прочность при температуре 1000 оС, кВ/мм, не менее | 1,3 | 1,2 | 1,1 | 1,0 |
| Зерновой состав, % | по требованию потребителя | |||
| Назначение | в качестве электроизоляционных наполнителей в трубчатых электронагревателях (ТЭНах) и других электротехнических приборах и устройствах | |||
Ключевые слова:
Предыдущий：
Следующий：
Китай, 116001, Далянь г, Чжуншань район, Всемирный
торговый центр, этаж №12.
