1
2
3

Металлургическая промышленность

Цементная промышленность

Стекольная промышленность

Керамическая промышленность

Электрическая область

Сельскохозяйственная область

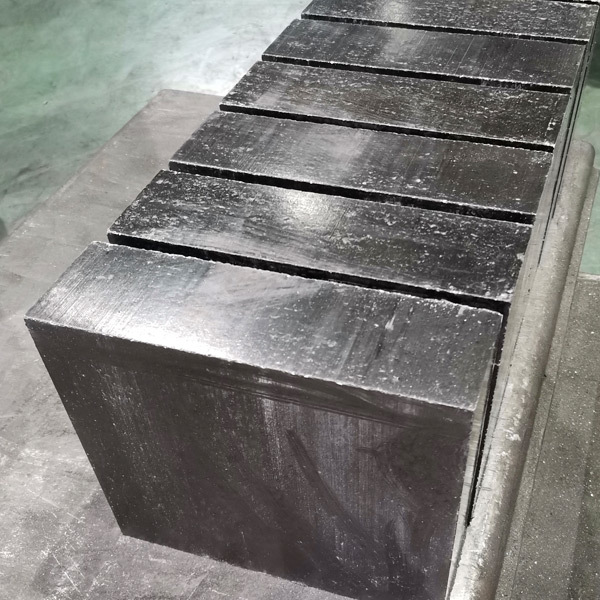

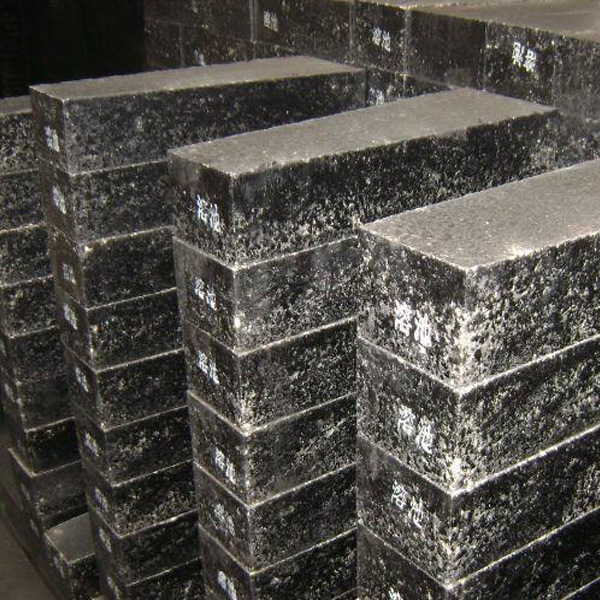

Изделия периклазоуглеродистые и алюмопериклазоуглеродистые Изделия периклазоуглеродистые и алюмопериклазоуглеродистые

Изделия периклазоуглеродистые и алюмопериклазоуглеродистые

Изделия периклазоуглеродистые безобжиговые для футеровки дуговых сталеплавильных печей(ГОСТ 28468-90).
Изделия периклазоуглеродистые на основе спеченного переклаза и плавленого периклаза, алюмопериклазоуглеродистые и периклазошпинельноуглеродистые для футеровки сталеразливочных ковшей(ГОСТ Р 53933-2010)
Изделия периклазоуглеродистые для футеровки сталеплавильных конвертеров.

Категория：

Огнеупорные кирпичи

Стекольная промышленность

Почта:

mike@sinotraderesource.com

детальнее

Наименование показателя  Норма для изделий марок
ПУБД-73 ПУПБД-72 ПУБД-70
Номер ГОСТ  28468-90
Массовая доля,%  　 　 　
MgO, не менее  73 72 70
Изменение массы при прокаливании, %，  7-18 10-25 7-18
Предел прочности при сжатии, Н/мм2, не менее , 16 25 10
Открытая пористость, %, не более  12 8 20
Назначение  Изделия периклазоуглеродистые безобжиговые для футеровки дуговых сталеплавильных печей





Наименование показателя  Норма для изделий марок
ПУСК-60 ПУСК-89 ПУСК-91-7 ПУСК-91-9 ПУСК-93 ПУСПК-91
Номер ГОСТ  Р 53933-2010
Массовая доля,%  　 　 　 　 　 　
MgO, не менее  60 89 91 91 93 91
Al2O3, в пределах 14-16 - - - - -
SiO2, не более  - 2,0 - - - -
С, в пределах 6-8 - 7-10 9-11 - 7-10
С, не менее  - 8 - - 7 -
Открытая пористость, %, не более ， До коксования 8 8 8 6 7 8
Предел прочности при сжатии, Н/мм2, не менее ,До коксования  40 40 30 35 35 30
Назначение  Изделия периклазоуглеродистые на основе спеченного переклаза для футеровки сталеразливочных ковшей





Наименование показателя  Норма для изделий марок
ПУПК-90-2 ПУПК-90-7 ПУПК-90-9 ПУПК-90-13 ПУПК-92 ПУПК-93 ПУПК-95
Номер ГОСТ  Р 53933-2010
Массовая доля,%  　 　 　 　 　 　 　
MgO, не менее  90 90 90 90 92 93 95
SiO2, не более  - - - - 1,9 1,6 -
С, в пределах 2-5 7-10 9-14 13-17 7-12 не менее  8 5-13
Открытая пористость, %, не более ， До коксования 6 8 6 8 6 5 8
Предел прочности при сжатии, Н/мм2, не менее ,До коксования  35 35 30 30 35 35 40
Назначение  Изделия периклазоуглеродистые на основе плавленого периклаза для футеровки сталеразливочных ковшей





Наименование показателя  Норма для изделий марок
АПУК-60 АПУК-65 АПУК-68 АПКУ-70 АПУК-75-8 АПУК-75-9 АПУК-80 ПШПУК-45 ПШПУК-50
Номер ГОСТ  Р 53933-2010
Массовая доля,%  　 　 　 　 　 　 　 　 　
Al2O3, не менее  Св. 60 65 68 70 75 75 80 20 20
MgO, в пределах 15-25 - - 5-11 8-10 - 5-1 - -
MgO, не менее  - 15 10 - - 10 - 45 50
С, в пределах - - - - 6-8 - 5-11 - -
С, не менее  6 7 5 5 - 5 - 8 8
Открытая пористость, %, не более ， До коксования 　9 　9 　9 　9 　8 　9 　9 　9 　8
Предел прочности при сжатии, Н/мм2, не менее ,До коксования  　40 　40 　40 　40 　50 　45 　35 　30 　40
Назначение  Изделия алюмопериклазоуглеродистые и периклазошпинельноуглеродистые для футеровки сталеразливочных ковшей





Наименование показателя  Норма для изделий марок
ПУКР80 ПУКР78 ПУКР76 ПУКР74 ПУКР72
Массовая доля,%  　 　 　 　 　
MgO, не менее  80 78 76 74 72
С, не менее  10 10 14 14 18
Кажущаяся плотность, г/см3, не более，  2,95 2,90 2,95 2,90 2,90
Предел прочности при сжатии, Н/мм2, не менее , 40 35 40 35 40
Предел прочности при изгибе (1400оС×0,5ч), Н/мм2, не менее 6 6 12 8 10
Открытая пористость, %, не более  4,0 5,0 4,0 5,0 3,0
Назначение  Для футеровки сталеплавильных конвертеров



Ключевые слова:

40 35 mgo 10 30 90 91 93 60

Предыдущий：

Изделия теплоизоляционные

Следующий：

Изделия корундовые и высокоглиноземистые
